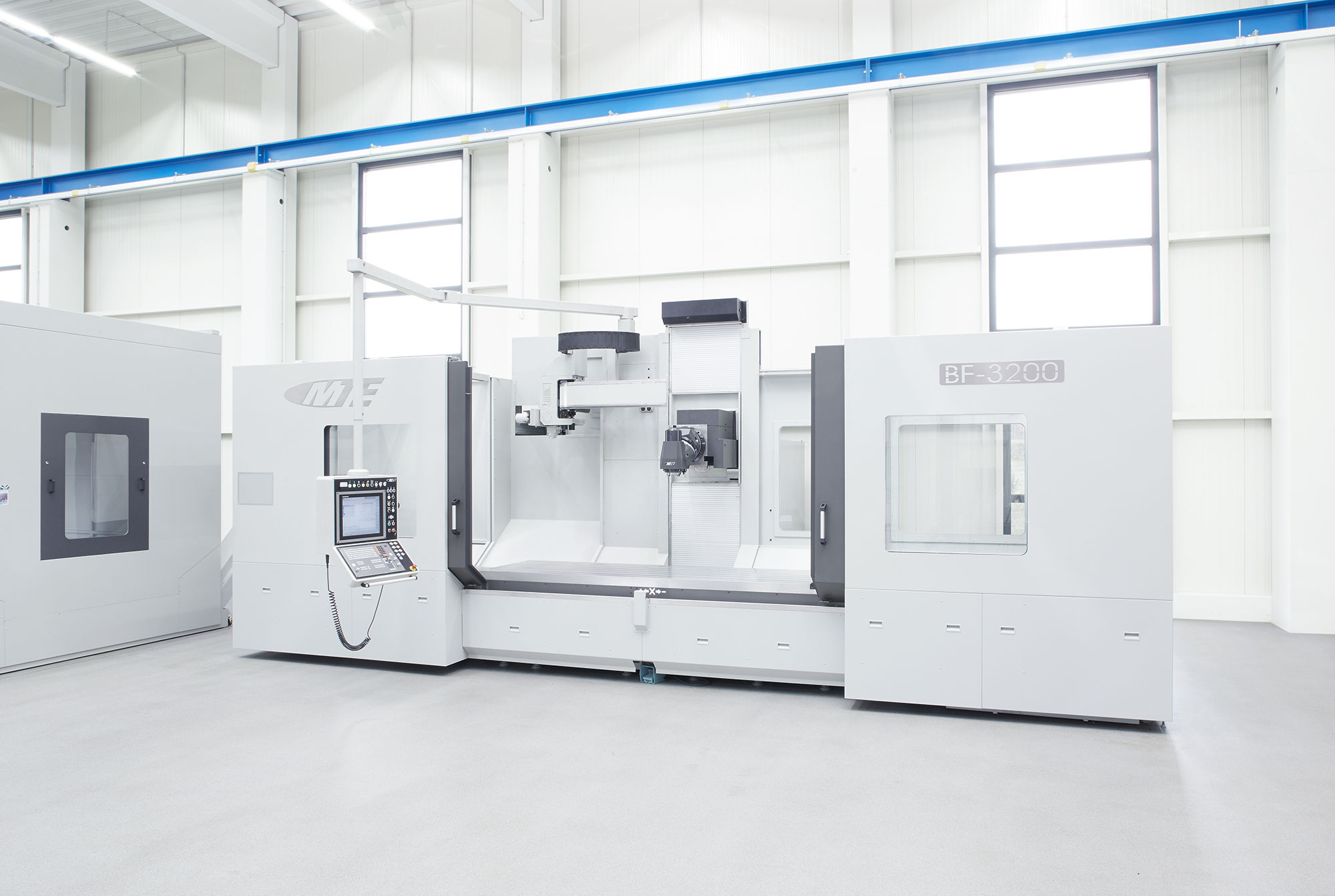

Flachgeführt
Bettfräsmaschinen
Baureihe BF
Verfahrwege
X: 2.000 - 5.000 mm
Y: 1.000 - 1.300 mm
Z: 1.000 - 2.000 mm
Unsere Brettfräsmaschinen der Baureihen BF sind ideal für die Schwerzerspanung z.B. im Werkzeug- Formenbau oder der Verschleißteilefertigung. Aber auch labile Schweißkonstruktionen lassen sich damit sehr gut bearbeiten. Verantwortlich dafür ist die optimale Schwingungsdämpfung. Diese wiederum ergibt sich aus der stark verrippten Gusskonstruktion und der Flachführungen in allen Achsen der Bettfräsmaschine BF. Ein weiterer Vorteil: Wie an allen MTE Maschinen lässt sich der Fräskopf im Wartungsfall im Nu austauschen – das ist im Wartungs- und Reparaturfall praktisch.
- Stark verrippte schwingungsdämpfende Gusskonstruktion der gesamten Maschine
- Flachführungen: Gehärtete und geschliffene Führungsbahnen mit Turcite-B-beschichteter Gegenseite
- Hochdynamische digitale Antriebe (15.000 mm/min)
- 32/40 kW-Hauptspindelmotor
- Ölgekühltes 3-Stufen-Getriebe im Frässchieber
- Umhausung 4-seitig mit 2 Fronttüren und einer Tür an der Rückseite

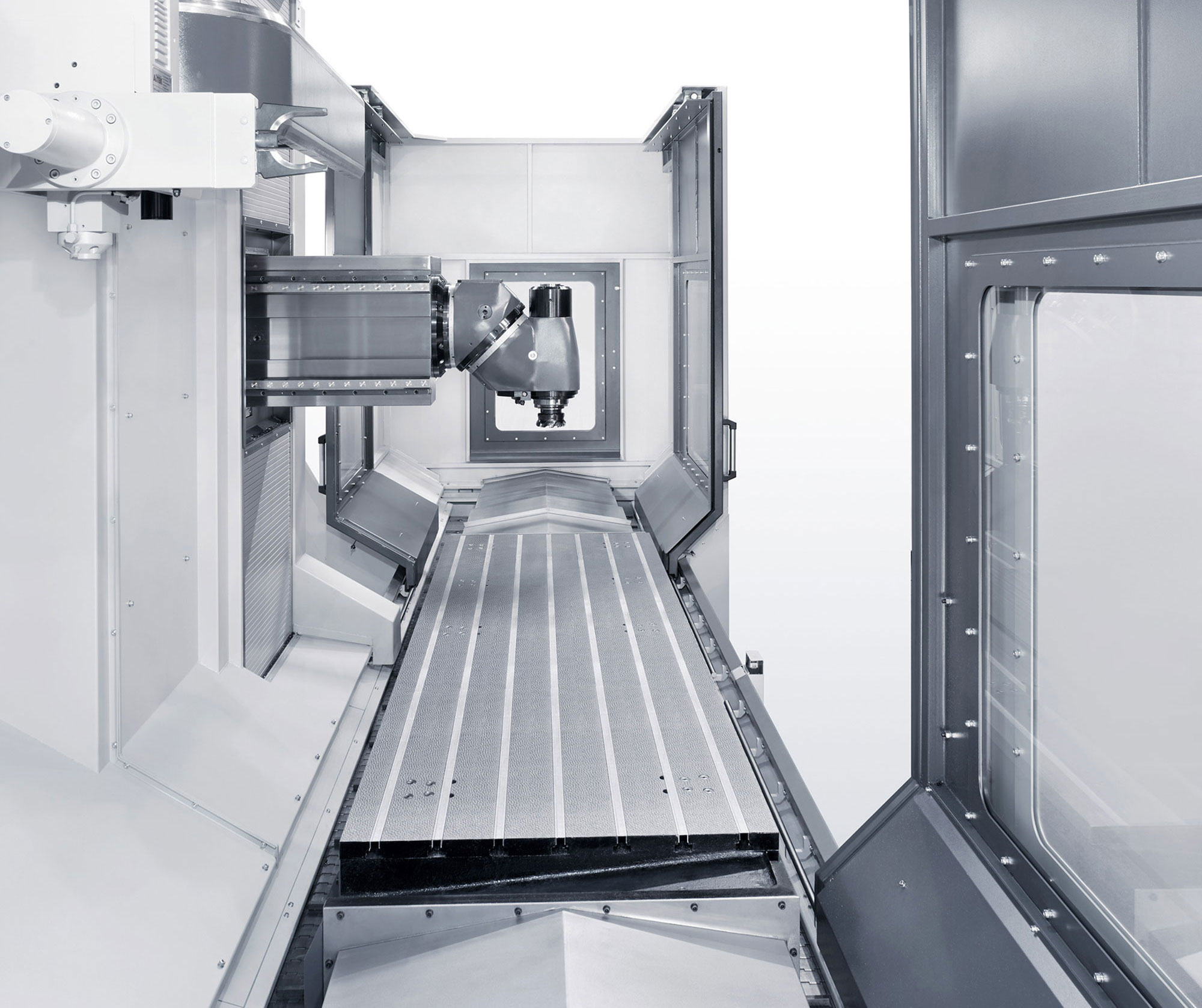

- Ergonomisches Handling der Werkstücke am Maschinentisch durch gekröpfte Fronttüren
- Schnittstellentreue

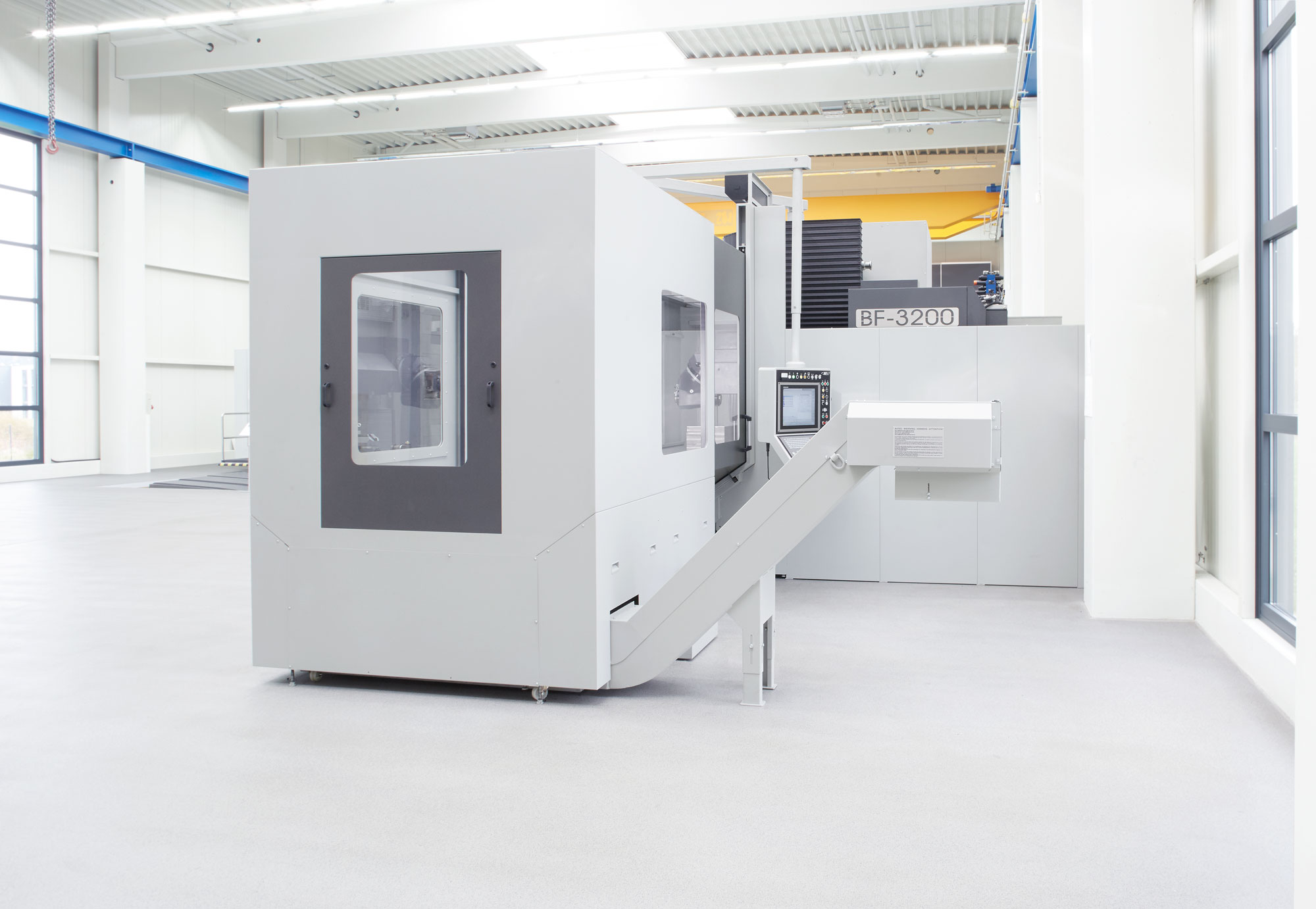

- Effektives Spänemanagement
| Verfahrwege | BF-2200 | BF-2700 | BF-3200 | BF-3700 | BF-4200 | BF-4700 | BF-5200 | |
|---|---|---|---|---|---|---|---|---|
| X-Achse längs | mm | 2.000 | 2.500 | 3.000 | 3.500 | 4.000 | 4.500 | 5.000 |
| Y-Achse horizontal (Optional) | mm | 1.000 / 1.200 / 1.300 | 1.000 / 1.200 / 1.300 | 1.000 / 1.200 / 1.300 | 1.000 / 1.200 / 1.300 | 1.000 / 1.200 / 1.300 | 1.000 / 1.200 / 1.300 | 1.000 / 1.200 / 1.300 |
| Z-Achse vertikal (Optional) | mm | 1.000 / 1.250 / 1.500 / 2.000 | 1.000 / 1.250 / 1.500 / 2.000 | 1.000 / 1.250 / 1.500 / 2.000 | 1.000 / 1.250 / 1.500 / 2.000 | 1.000 / 1.250 / 1.500 / 2.000 | 1.000 / 1.250 / 1.500 / 2.000 | 1.000 / 1.250 / 1.500 / 2.000 |
| Tisch | BF-2200 | BF-2700 | BF-3200 | BF-3700 | BF-4200 | BF-4700 | BF-5200 | |
|---|---|---|---|---|---|---|---|---|
| Aufspannfläche (Optional) | mm | 2.200x1.000 (1200) | 2.700x1.000 (1.200) | 3.200x1.000 (1.200) | 3.700x1.000 (1.200) | 4.200x1.000 (1.200) | 4.700x1.000 (1.200) | 5.200x1.000 (1.200) |
| max. zul. Tischbelastung | Kg | 7.200 | 9.000 | 11.000 | 12.000 | 13.000 | 14.000 | 15.000 |
| Spindel (3 stufiges Getriebe) | BF-2200 | BF-2700 | BF-3200 | BF-3700 | BF-4200 | BF-4700 | BF-5200 | |
|---|---|---|---|---|---|---|---|---|
| Spindeldrehzahlbereiche | U/min. | 4.000-6.000 | 4.000-6.000 | 4.000-6.000 | 4.000-6.000 | 4.000-6.000 | 4.000-6.000 | 4.000-6.000 |
| Leistung (Optional) | Kw | 32 / 40 | 32 / 40 | 32 / 40 | 32 / 40 | 32 / 40 | 32 / 40 | 32 / 40 |
| Drehmoment bei 32KW 4000/6000 U/min. (40KW) | Nm | 1.120-1.940 | 1.120-1.940 | 1.120-1.940 | 1.120-1.940 | 1.120-1.940 | 1.120-1.940 | 1.120-1.940 |
| Autom. Schwenkkopf: diagonal | 2,5°x1° / 2,5°x2,5° | 2,5°x1° / 2,5°x2,5° | 2,5°x1° / 2,5°x2,5° | 2,5°x1° / 2,5°x2,5° | 2,5°x1° / 2,5°x2,5° | 2,5°x1° / 2,5°x2,5° | 2,5°x1° / 2,5°x2,5° |
| Vorschübe | BF-2200 | BF-2700 | BF-3200 | BF-3700 | BF-4200 | BF-4700 | BF-5200 | |
|---|---|---|---|---|---|---|---|---|
| Eilgang (X/Y/Z) max. | mm/min. | 15.000 | 15.000 | 15.000 | 15.000 | 15.000 | 15.000 | 15.000 |
| Arbeitsvorschub (X/Y/Z) max. | mm/min. | 12.000 | 12.000 | 12.000 | 12.000 | 12.000 | 12.000 | 12.000 |
| Vorschubkraft (X/Y/Z) max. | N | 25.000 | 25.000 | 25.000 | 25.000 | 25.000 | 25.000 | 25.000 |
| Platzbedarf | BF-2200 | BF-2700 | BF-3200 | BF-3700 | BF-4200 | BF-4700 | BF-5200 | |
|---|---|---|---|---|---|---|---|---|
| Länge (ohne Querförderer+1280) | mm | 6.500 | 7.500 | 8.420 | 9.500 | 10.500 | 11.500 | 12.800 |
| Breite bei Y=1000 (1.200/1.300) | mm | 4.900 (5.100 / 5.100) | 4.900 (5.100 / 5.100) | 4.900 (5.100 / 5.100) | 4.900 (5.100 / 5.100) | 4.900 (5.100 / 5.100) | 4.900 (5.100 / 5.100) | 4.900 (5.100 / 5.100) |
| Höhe bei Z=1000 (1250/1500/2000) | mm | 3.100 (3.350/3.600/4.100) | 3.100 (3.350/3.600/4.100) | 3.100 (3.350/3.600/4.100) | 3.100 (3.350/3.600/4.100) | 3.100 (3.350/3.600/4.100) | 3.100 (3.350/3.600/4.100) | 3.100 (3.350/3.600/4.100) |
| Weitere Daten | BF-2200 | BF-2700 | BF-3200 | BF-3700 | BF-4200 | BF-4700 | BF-5200 | |
|---|---|---|---|---|---|---|---|---|
| Werkzeugwechsler Random | Plätze | 24 | 24 | 24 | 24 | 24 | 24 | 24 |
| Werkzeugwechsler H/V-Kette | Plätze | 40 / 60/ 80 / 100 / 120 | 40 / 60/ 80 / 100 / 120 | 40 / 60/ 80 / 100 / 120 | 40 / 60/ 80 / 100 / 120 | 40 / 60/ 80 / 100 / 120 | 40 / 60/ 80 / 100 / 120 | 40 / 60/ 80 / 100 / 120 |
| IKZ und Außenkühlung Luft und/oder Wasser | bar | 20-70 | 20-70 | 20-70 | 20-70 | 20-70 | 20-70 | 20-70 |
| CNC Steuerung | Heidenhain / Siemens | Heidenhain / Siemens | Heidenhain / Siemens | Heidenhain / Siemens | Heidenhain / Siemens | Heidenhain / Siemens | Heidenhain / Siemens |
Highlights der Maschine
Alle Highlights können Sie der Maschinenkarte entnehmen.
Flachführung
- Längere Standzeiten durch extrem hohe Dämpfung, insbesondere in der Schwerzerspanung
- Einfache Nachstellmöglichkeiten
- Unempfindlich bei kleinen Kollisionen
FEM
- Konstruiert nach FEM
- Höhere Steifigkeit und Dämpfung
- Unempfindlich gegenüber kleineren Kollisionen und Werkzeugbruch
- Vibrationsfrei ohne elektromechanische Kompensationssysteme
Ergonomie
- Gute Zugänglichkeit an den Aufspanntisch
- Geringe Lärmemission
- Intelligentes Spänemanagement für weniger Reinigungsarbeiten
Umwelt
- Vermeiden von überflüssigem Ressourcenverbrauch
- Verringern von umweltbelastenden Maßnahmen
- Intelligente, bedarfsgerechte Schaltschrank- und Hydrauliklösungen
