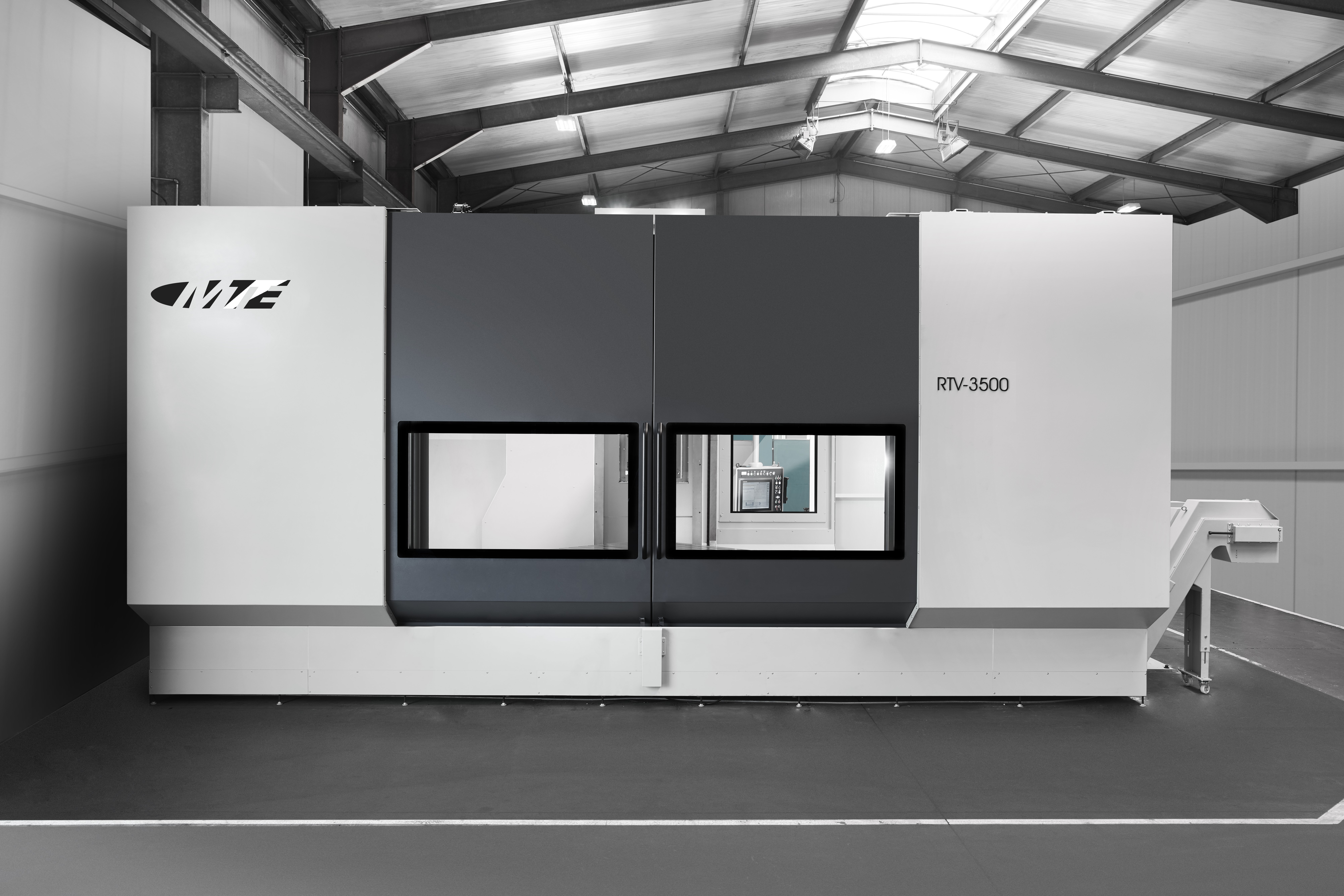

Lineargeführt
Bettfräsmaschinen
Baureihe RT-V
Verfahrwege
X: 2.000 - 4.000 mm
Y: 1.500 - 1.600 mm
Z: 1.500 - 2.000 mm

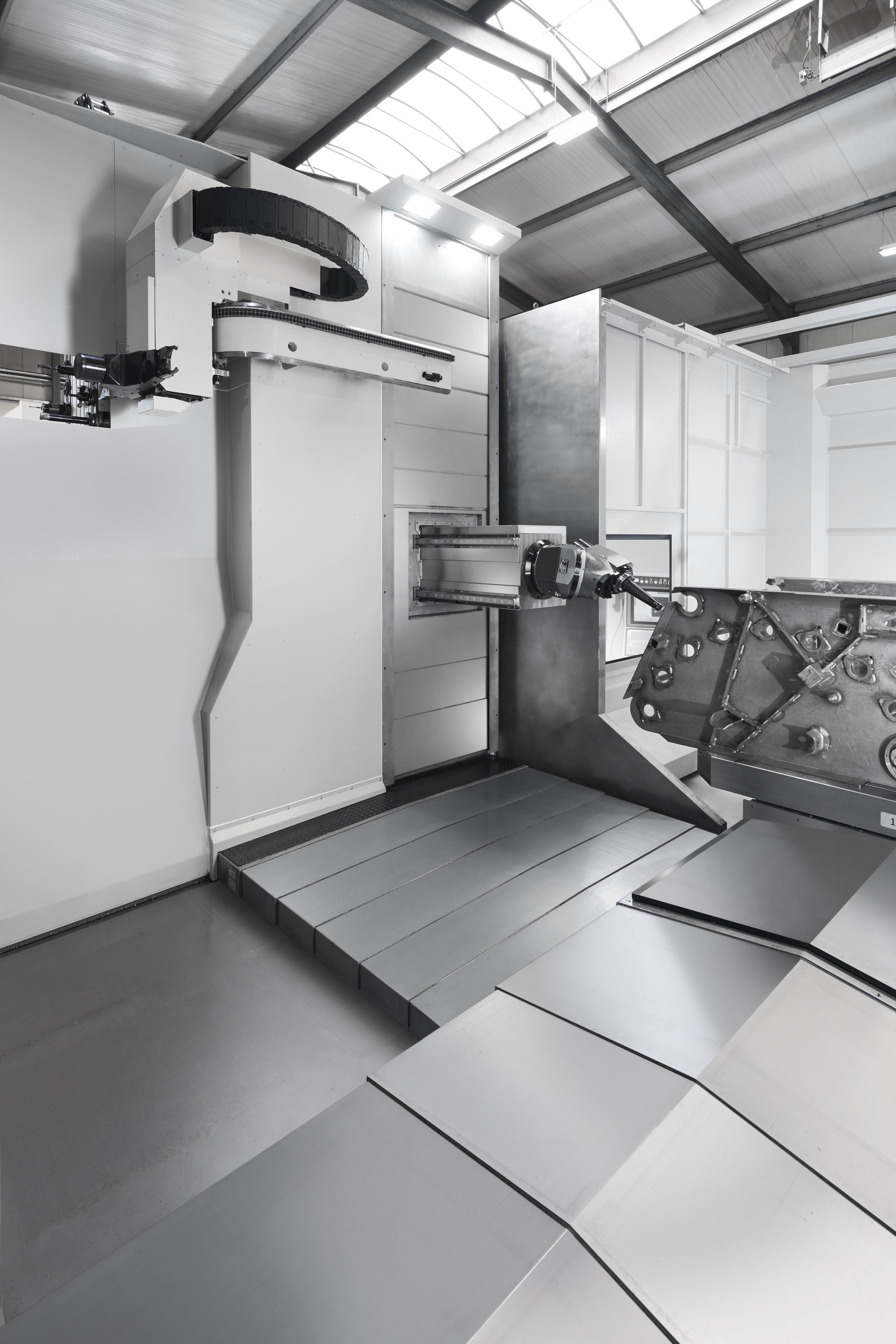

Die RT-V ist speziell für die effiziente und präzise Mehrseitenbearbeitung von großen Werkstücken mit Gewichten bis zu 60 t konzipiert.

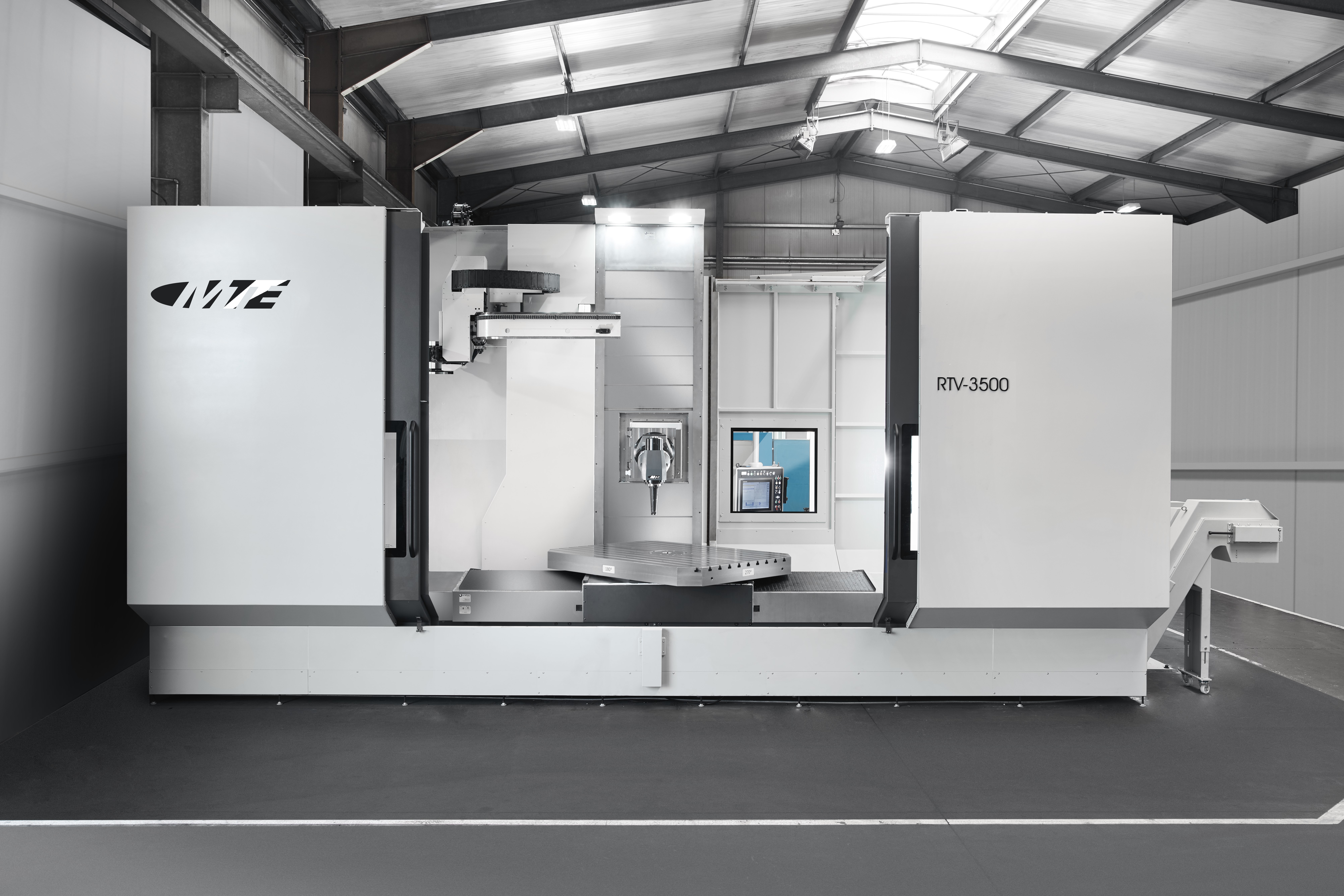

Bei Verfahrwegen von 3.000 bis 4.000 mm in der X-Achse und Drehtischgrößen von 2.000 x 2.000 mm bis 3.000 x 3.000 mm lassen sich Werkstücke flexibel positionieren und bei Bedarf auch karusselldrehen. Dazu kommen die durchdachte Einhausung und der verfahrbare Ständer: Beides zusammen sorgt für einen guten Einblick auch bei großen Schwingdurchmessern von 2.500 bis 4.000 mm und für eine hervorragende Späneabfuhr.
Die neue Baureihe ermöglicht damit eine hochpräzise Mehrseitenbearbeitung auf engstem Raum, speziell bei großen Werkstücken und mit extrem langen Werkzeugen, zum Beispiel beim Tiefbohren.
Wie gewohnt bei MTE wird auch die neue Baureihe RT-V komplett aus Guss, mit großzügig dimensionierten Führungen gefertigt. Zum Standard gehört auch hier die Steuerung wahlweise von Heidenhain oder Siemens.
Bei Verfahrwegen von 3.000 bis 4.000 mm in der X-Achse und Drehtischgrößen von 2.000 x 2.000 mm bis 3.000 x 3.000 mm lassen sich Werkstücke flexibel positionieren und bei Bedarf auch karusselldrehen. Dazu kommen die durchdachte Einhausung und der verfahrbare Ständer: Beides zusammen sorgt für einen guten Einblick auch bei großen Schwingdurchmessern von 2.500 bis 4.000 mm und für eine hervorragende Späneabfuhr.
Die neue Baureihe ermöglicht damit eine hochpräzise Mehrseitenbearbeitung auf engstem Raum, speziell bei großen Werkstücken und mit extrem langen Werkzeugen, zum Beispiel beim Tiefbohren.
Wie gewohnt bei MTE wird auch die neue Baureihe RT-V komplett aus Guss, mit großzügig dimensionierten Führungen gefertigt. Zum Standard gehört auch hier die Steuerung wahlweise von Heidenhain oder Siemens.
- Stark verrippte schwingungsdämpfende Gusskonstruktion der gesamten Maschine
- INA-Linearführungen in allen Achsen
- Hochdynamische digitale Antriebe (25.000 mm/min)
- 43 kW Hauptspindelmotor wassergekühlt (Inline)
- Umhausung indiviuell angepasst auf die Störkreisdurchmesser
- Schnittstellentreue
- Effektives Spänemanagment
- Multitask: fräsen und drehen auf einer Maschine
| Verfahrwege | RT-V-2000 | RT-V-2500 | RT-V-3000 | RT-V-3500 | RT-V-4000 | |
|---|---|---|---|---|---|---|
| X-Achse längs | mm | 2.000 | 2.500 | 3.000 | 3.500 | 4.000 |
| Z-Achse vertikal | mm | 1.500 / 2.000 | 1.500 / 2.000 | 1.500 / 2.000 | 1.500 / 2.000 | 1.500 / 2.000 |
| Y-Achse horizontal | mm | 1.500 - 1.600 | 1.500 - 1.600 | 1.500 - 1.600 | 1.500 - 1.600 | 1.500 - 1.600 |
| V-Achse | mm | 1.000-3.000 | 1.000-3.000 | 1.000-3.000 | 1.000-3.000 | 1.000-3.000 |
| TIsch | RT-V-2000 | RT-V-2500 | RT-V-3000 | RT-V-3500 | RT-V-4000 | |
|---|---|---|---|---|---|---|
| Aufspannfläche (Option) | mm | 1.400 - 3.000 x 1.400 - 3.000 | 1.400 - 3.000 x 1.400 - 3.000 | 1.400 - 3.000 x 1.400 - 3.000 | 1.400 - 3.000 x 1.400 - 3.000 | 1.400 - 3.000 x 1.400 - 3.000 |
| max. zul. Tischbelastung | kg | 15.000 - 60.000 | 15.000 - 60.000 | 15.000 - 60.000 | 15.000 - 60.000 | 15.000 - 60.000 |
| Spindel | RT-V-2000 | RT-V-2500 | RT-V-3000 | RT-V-3500 | RT-V-4000 | |
|---|---|---|---|---|---|---|
| Spindeldrehzahlbereiche | U/min. | 4.000-6.000 | 4.000-6.000 | 4.000-6.000 | 4.000-6.000 | 4.000-6.000 |
| Leistung | Kw | 32/43/65 | 32/43/65 | 32/43/65 | 32/43/65 | 32/43/65 |
| Drehmoment bei 43kW 4000/6000 U/min. | Nm | 920 - 2.020 | 920 - 2.020 | 920 - 2.020 | 920 - 2.020 | 920 - 2.020 |
| Autom. Schwenkkopf: diagonal | 0,001°x0,001° / 0,01°x0,01° / 2,5°x1° / 2,5°x2,5° | 0,001°x0,001° / 0,01°x0,01° / 2,5°x1° / 2,5°x2,5° | 0,001°x0,001° / 0,01°x0,01° / 2,5°x1° / 2,5°x2,5° | 0,001°x0,001° / 0,01°x0,01° / 2,5°x1° / 2,5°x2,5° | 0,001°x0,001° / 0,01°x0,01° / 2,5°x1° / 2,5°x2,5° | |
| Autom. Schwenkkopf: orthogonal | 1°x1° | 1°x1° | 1°x1° | 1°x1° | 1°x1° |
| Vorschübe | RT-V-2000 | RT-V-2500 | RT-V-3000 | RT-V-3500 | RT-V-4000 | |
|---|---|---|---|---|---|---|
| Eilgang (X/Y/Z) max. | mm/min. | 25.000 | 25.000 | 25.000 | 25.000 | 25.000 |
| Arbeitsvorschub (X/Y/Z) max. | mm/min. | 15.000 | 15.000 | 15.000 | 15.000 | 15.000 |
| Vorschubkraft (X/Y/Z) max. | N | 26.000 | 26.000 | 26.000 | 26.000 | 26.000 |
| Weitere Daten | RT-V-2000 | RT-V-2500 | RT-V-3000 | RT-V-3500 | RT-V-4000 | |
|---|---|---|---|---|---|---|
| Werkzeugwechsler Random | Plätze | 24 | 24 | 24 | 24 | 24 |
| Werkzeugwechsler H/V-Kette | Plätze | 40 / 60 / 80 / 100 / 120 | 40 / 60 / 80 / 100 / 120 | 40 / 60 / 80 / 100 / 120 | 40 / 60 / 80 / 100 / 120 | 40 / 60 / 80 / 100 / 120 |
| IKZ und Außenkühlung Luft und/oder Wasser | bar | 20-70 | 20-70 | 20-70 | 20-70 | 20-70 |
| CNC Steuerung | Heidenhain / Siemens | Heidenhain / Siemens | Heidenhain / Siemens | Heidenhain / Siemens | Heidenhain / Siemens |
Highlights der Maschine
Alle Highlights können Sie der Maschinenkarte entnehmen.
Linearführung
- Spielfreie Linearwälzführung für höchste Genauigkeiten
- Geringe Reibung für hohe Dynamik in der 2,5/3-D Bearbeitung
- Hohe Steifigkeit durch hohe Anzahl und größere Rollenumlaufeinheiten
- Geringe Wartungs- und Verschleißkosten

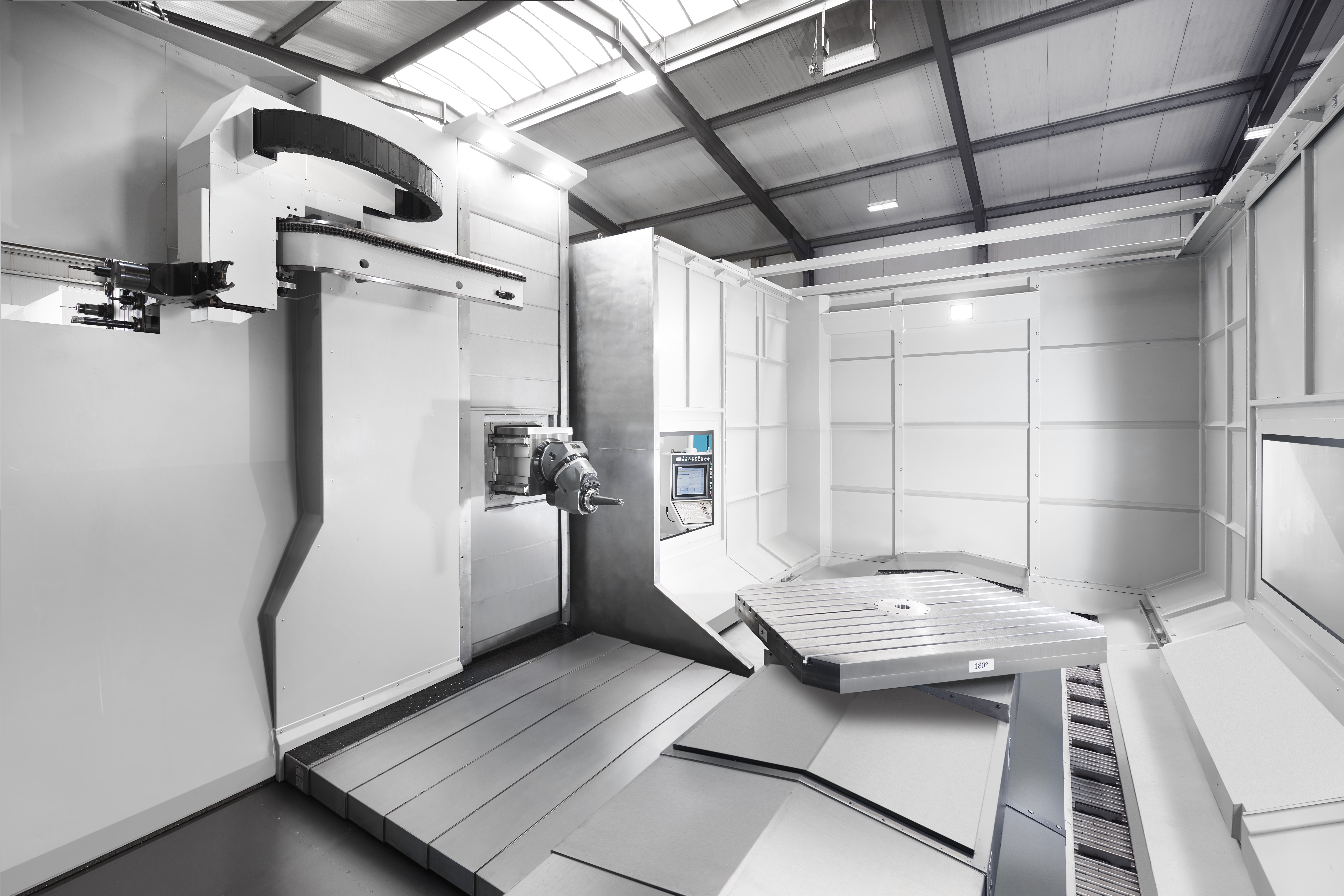

Positionierung
- automatische stufenlose Positionierung 0,001°x0,001°
- Hohe Stabilität durch extrem groß dimensionierte Klemmung (Ina YRT-Lager)
- Steifigkeit durch Stahlgussgehäuse
- Hohe Drehmomente
Multitask

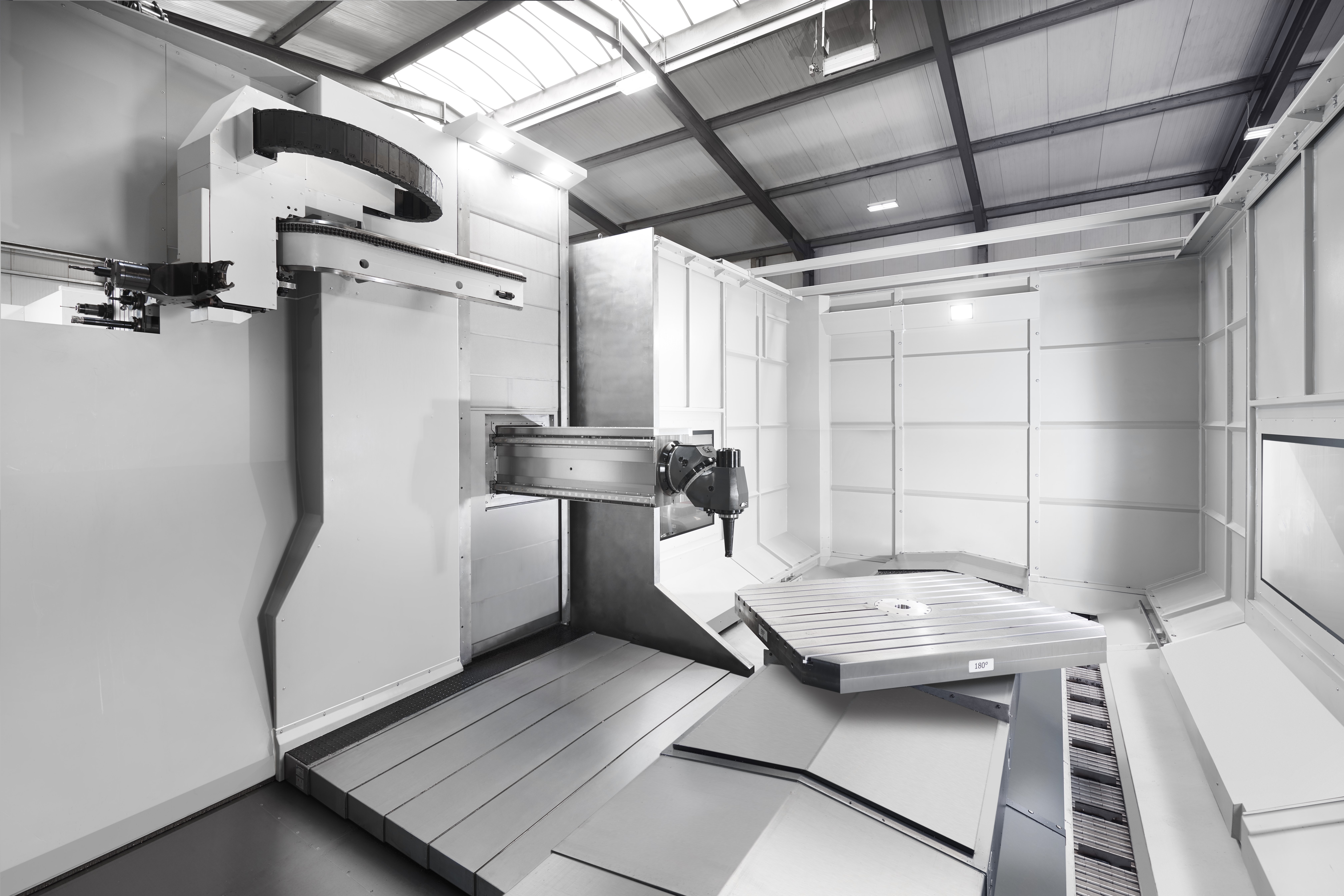

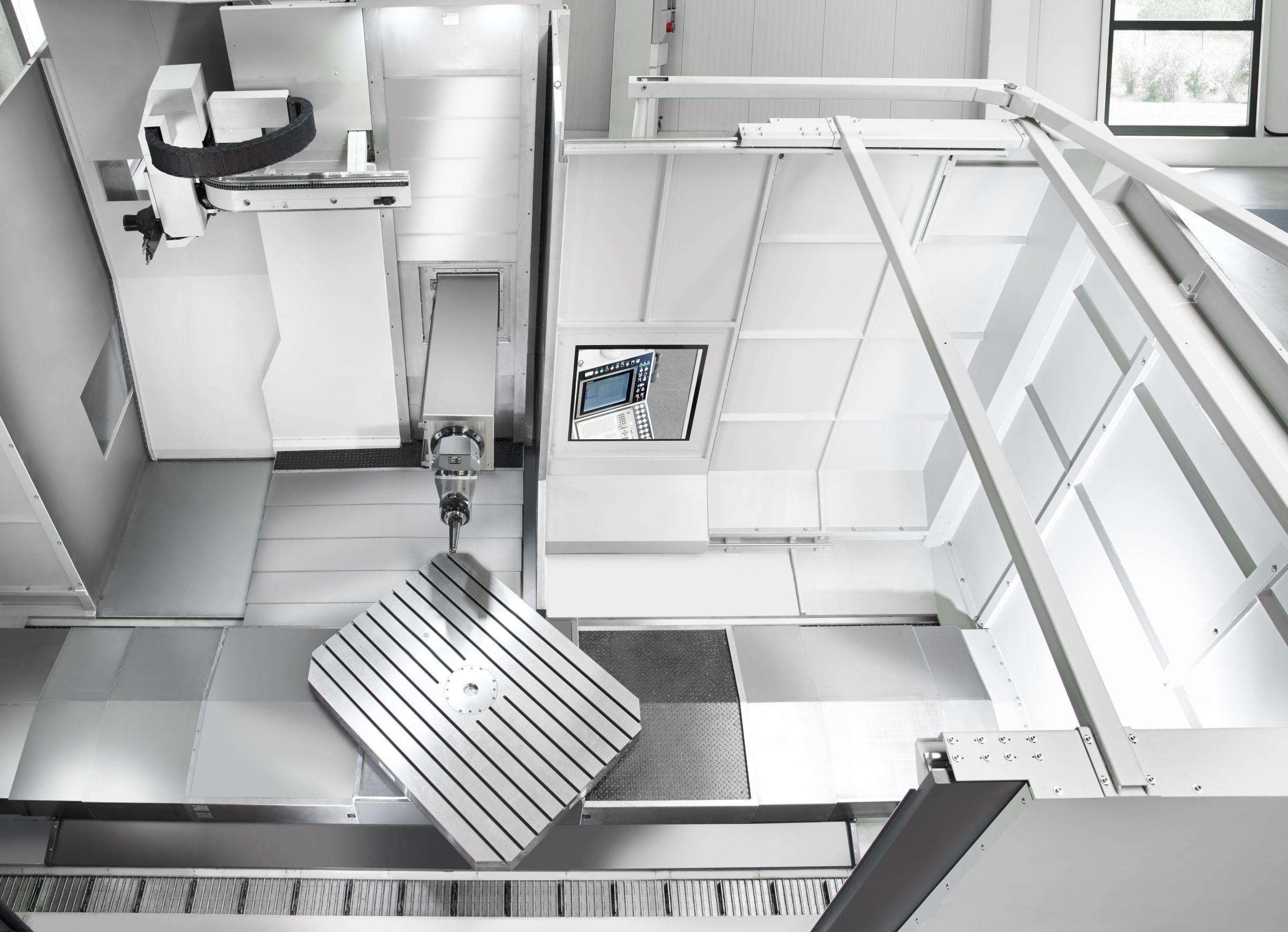

- Multifunktionsmaschine durch Einsatz von Karusselldrehtisch(en)
- Drehen auf der Maschine mit Capto C5/C6-Werkzeughalter
- Automatischer Drehwerkzeug-Wechsel möglich
- Schleifen auf der Maschine mit Schleifspindel
Ergonomie
- Gute Zugänglichkeit an den Aufspanntisch
- Geringe Lärmemission
- Intelligentes Spänemanagement für weniger Reinigungsarbeiten
