Fahrständerfräsmaschinen
Baureihe FBF-S
Verfahrwege
X: 3.000 - 36.000 mm
Y: 1.500 - 2.250 mm
Z: 1.000 - 1.500 mm

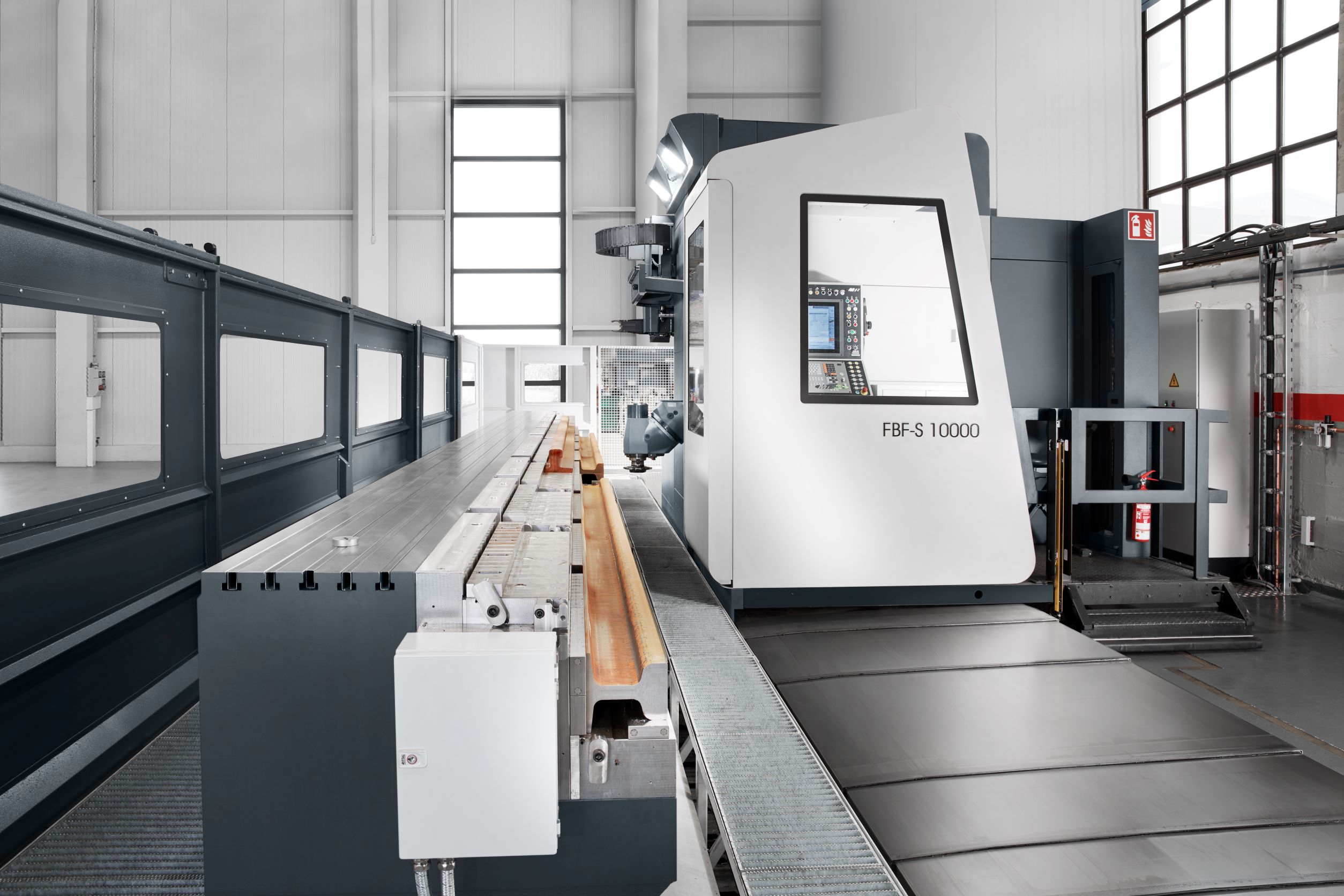

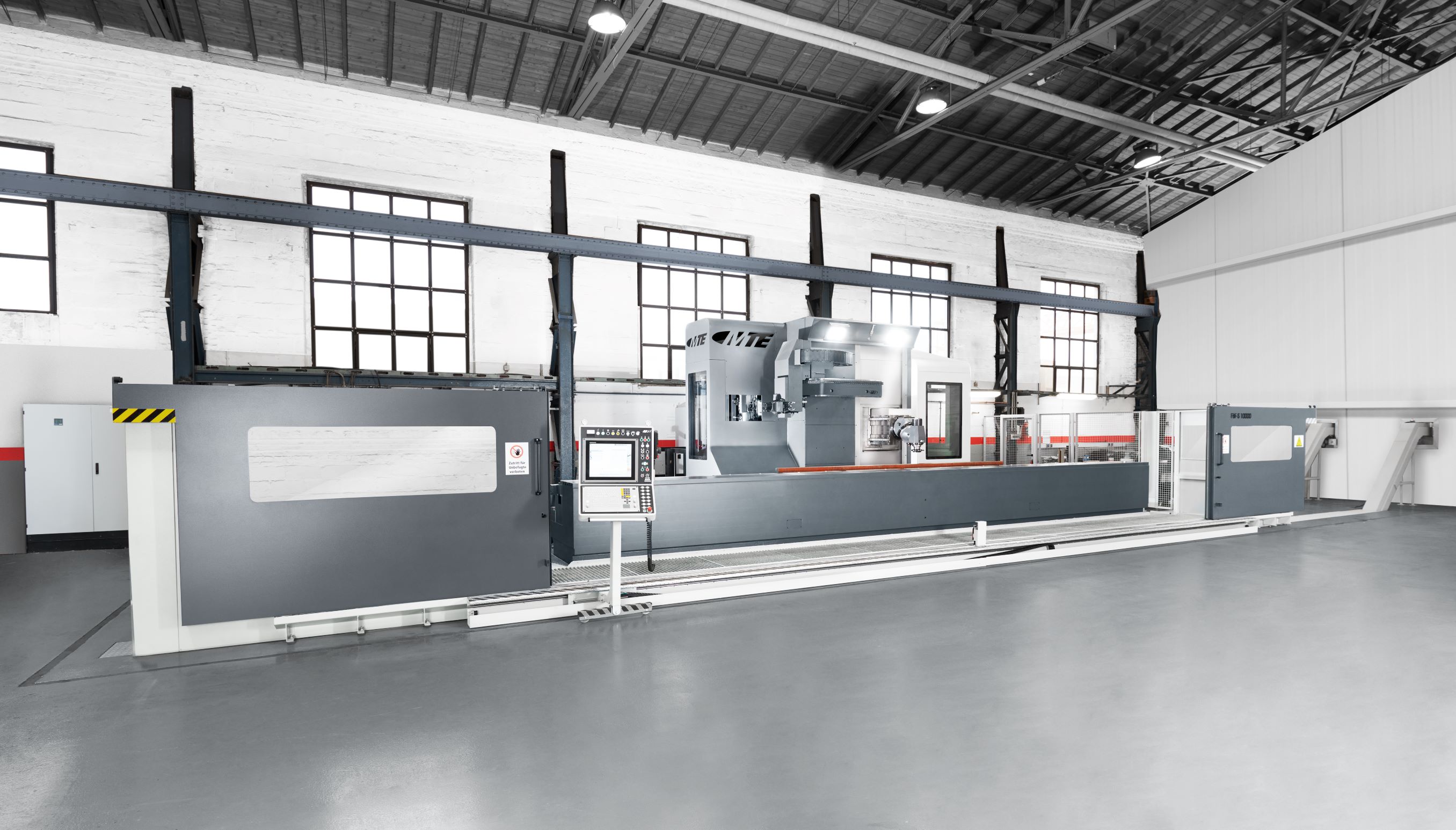

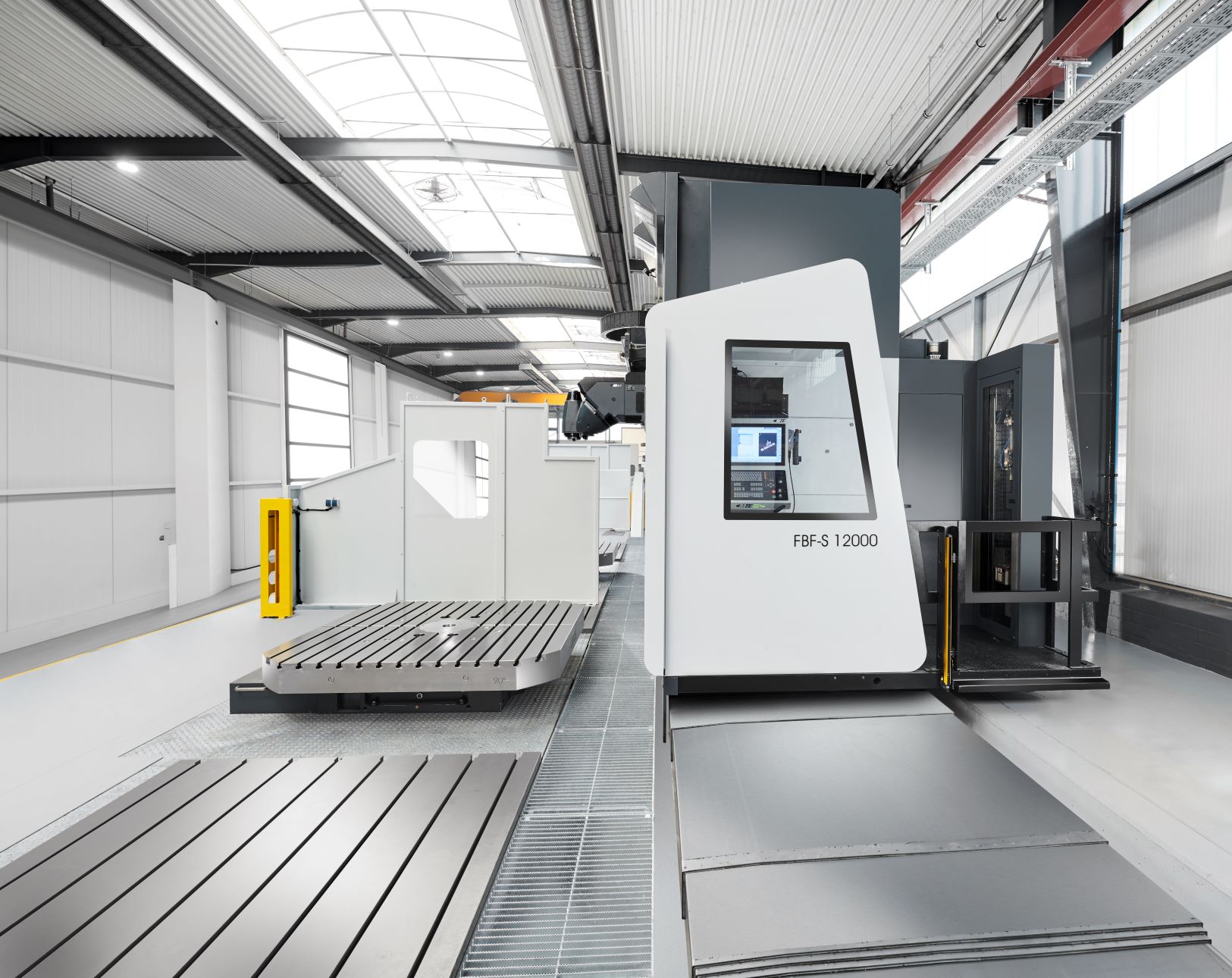

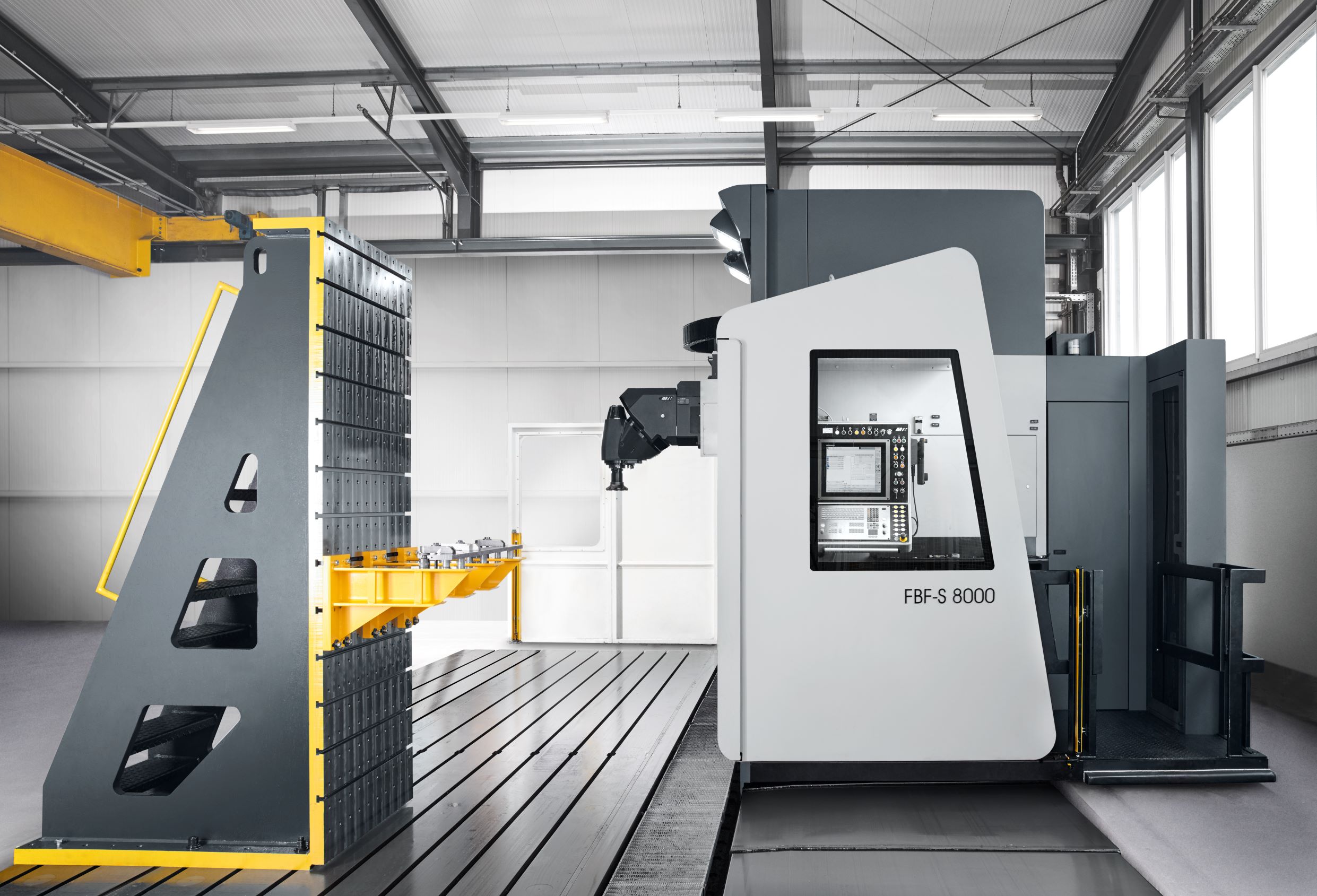

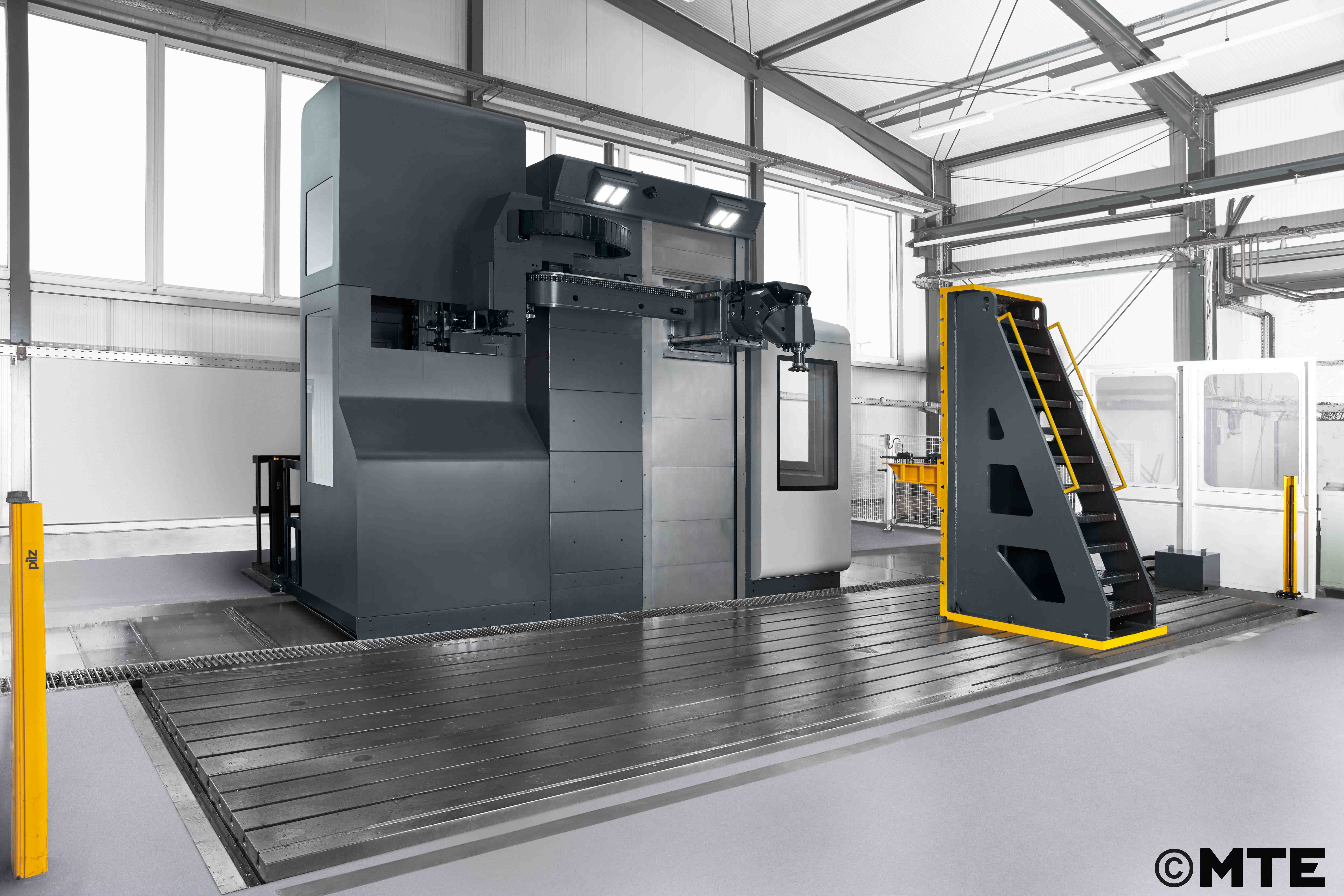

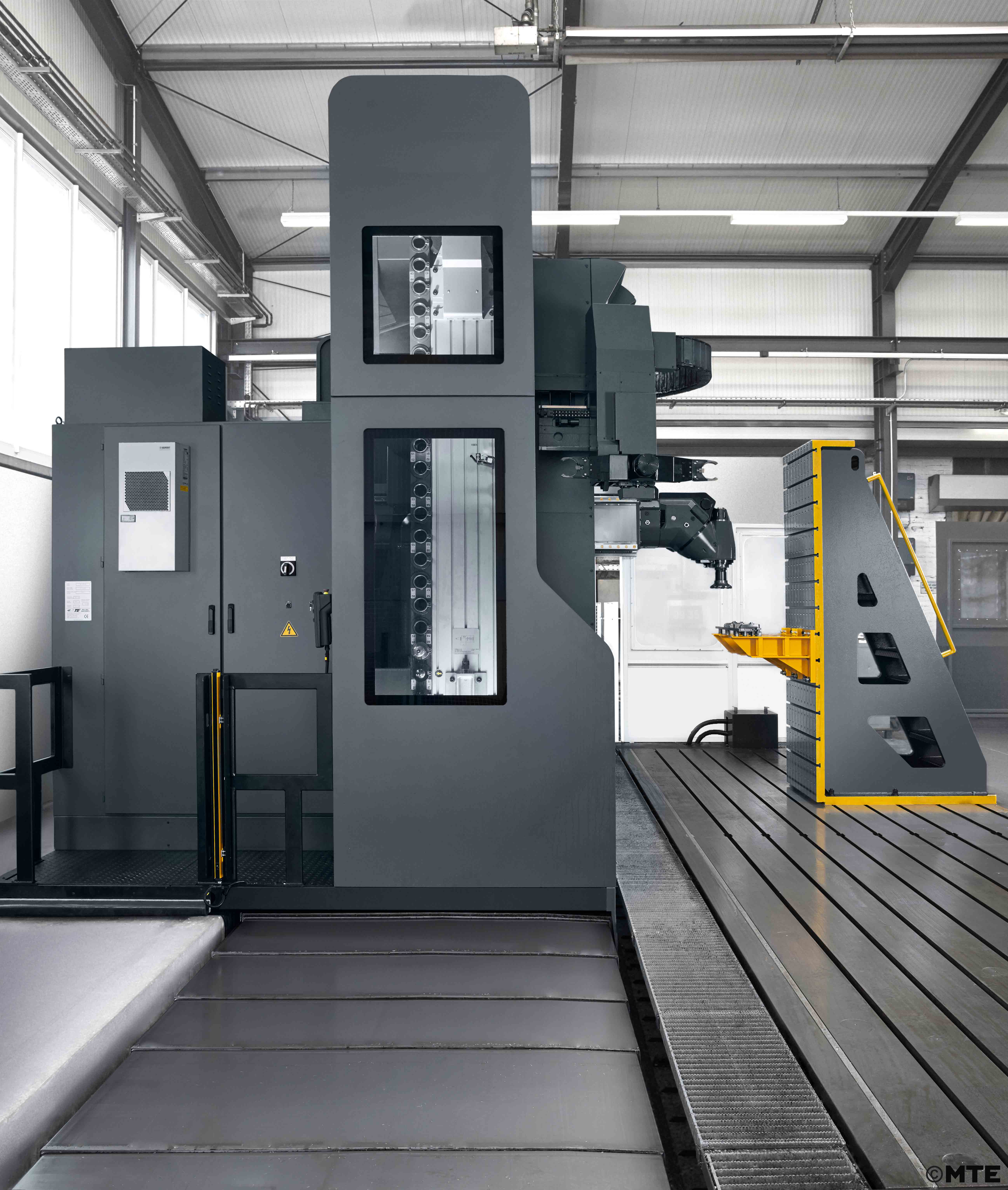

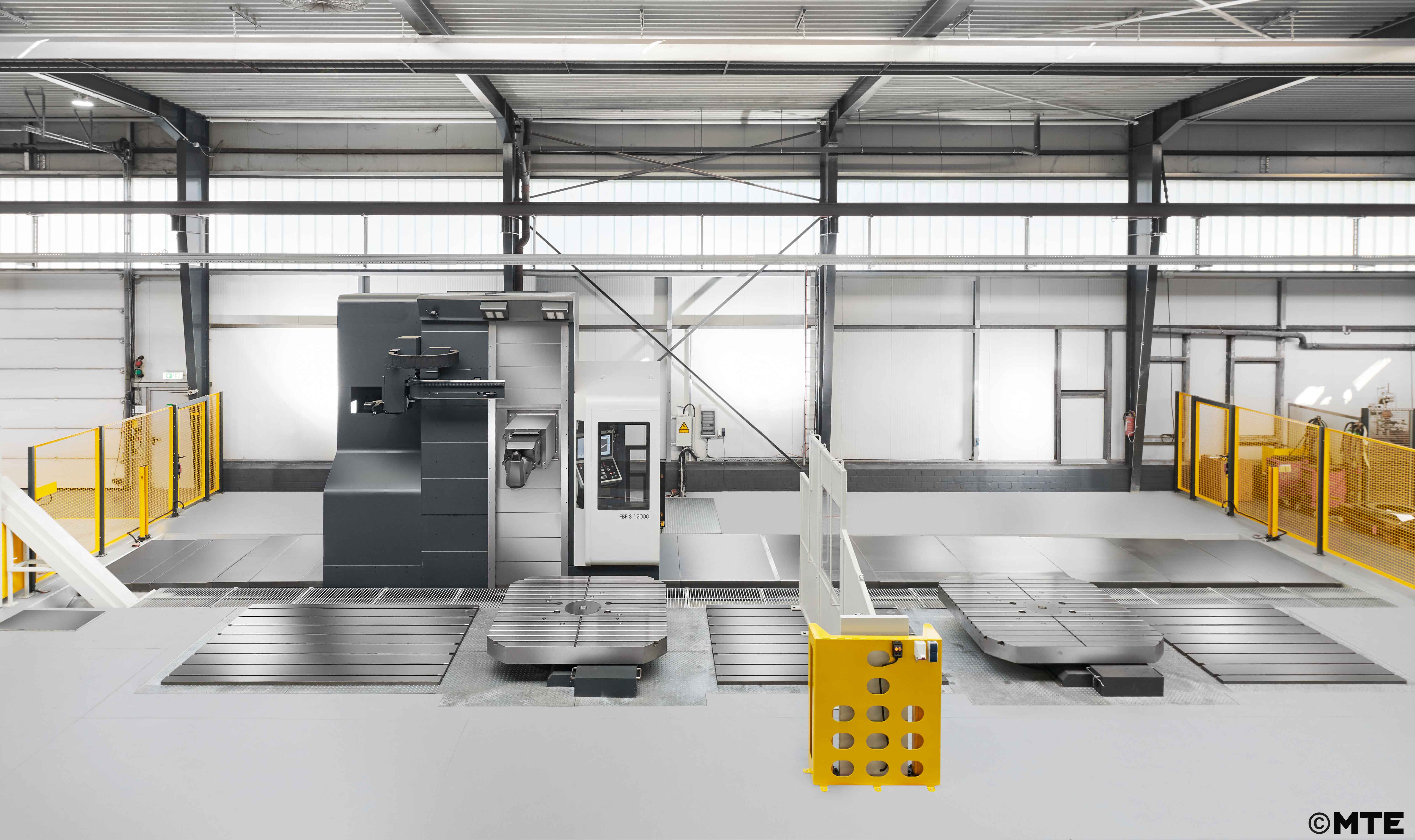

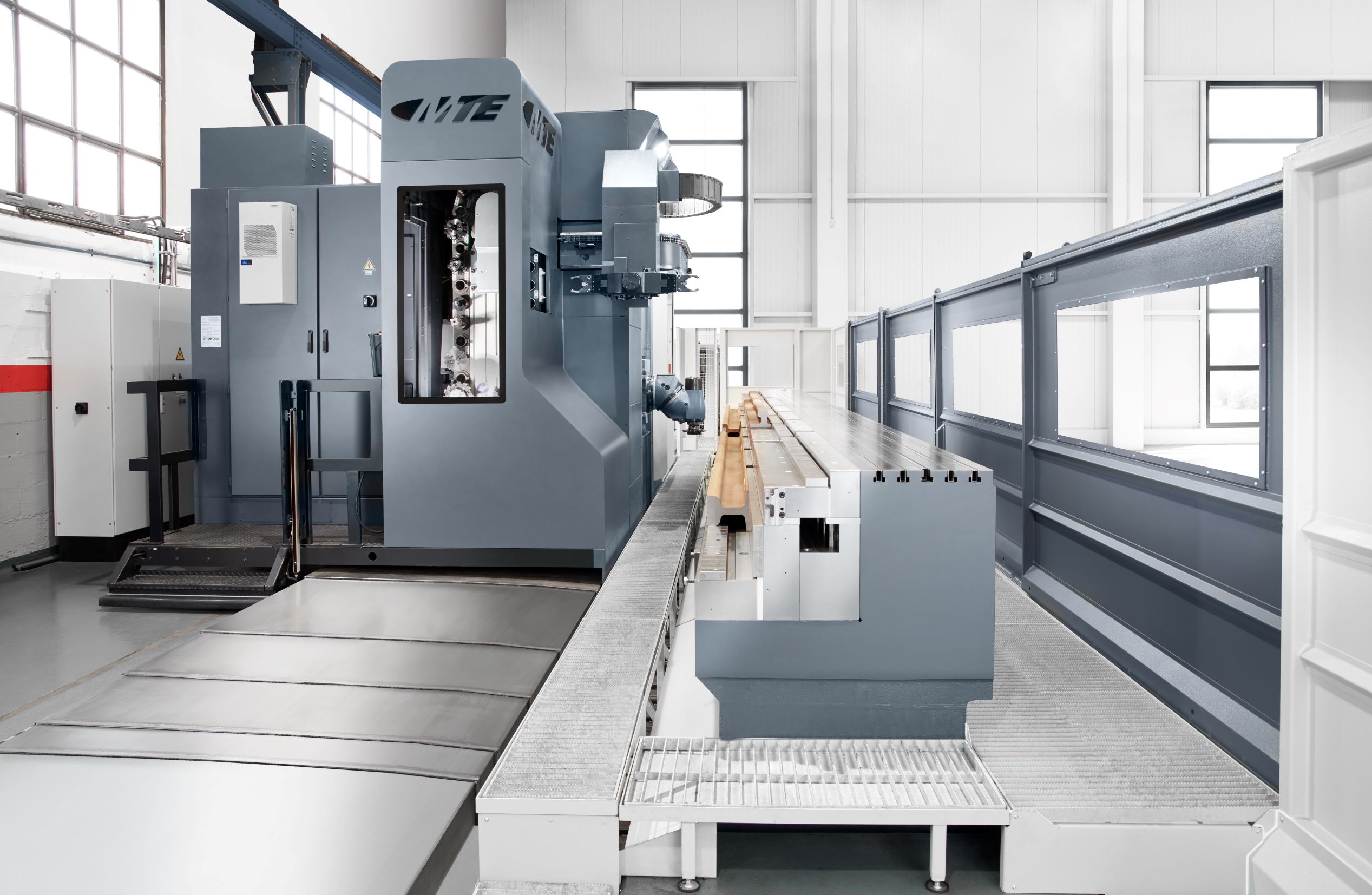

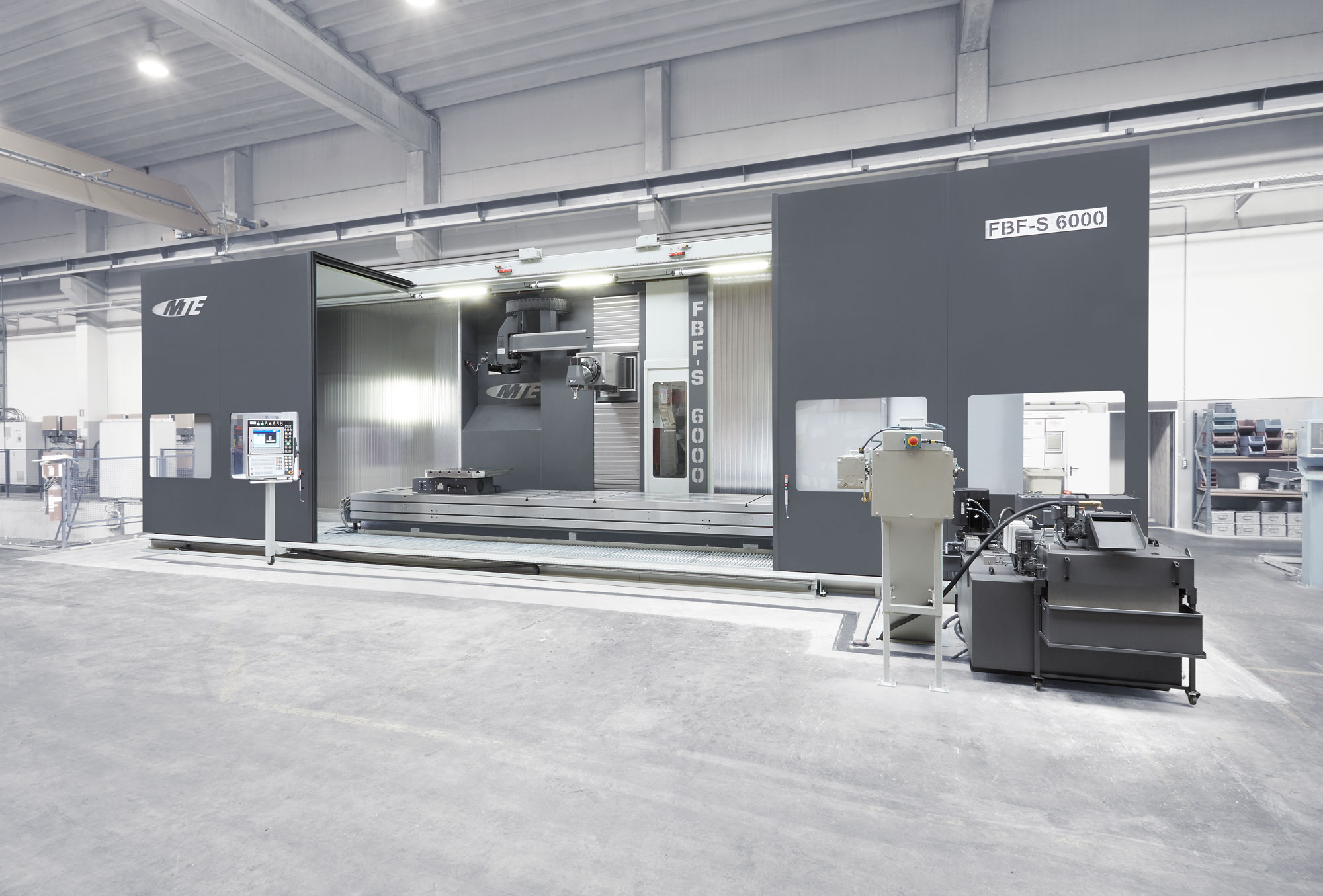

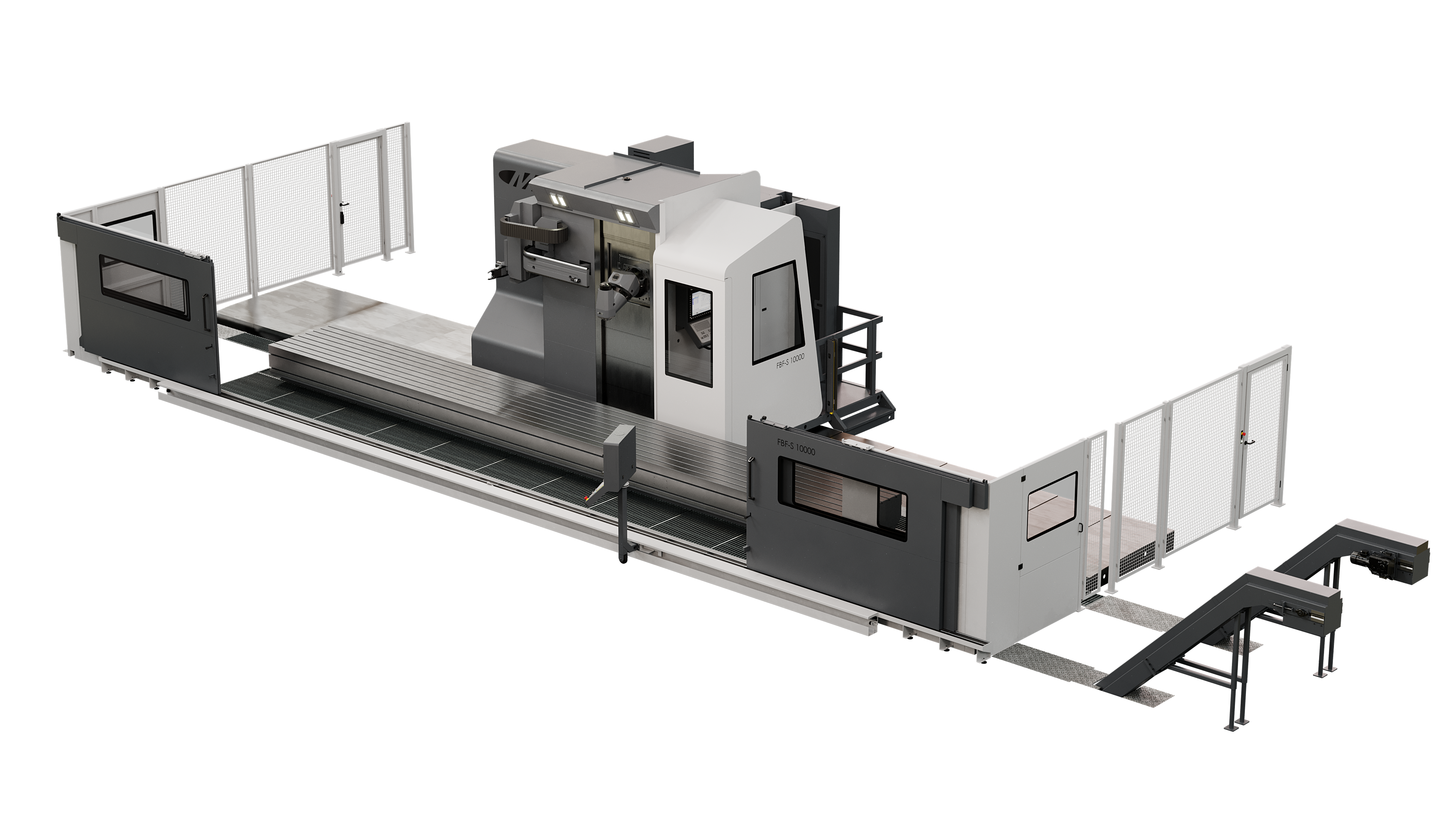

Im Vergleich zu unseren Brettfräsmaschinen bieten Ihnen die MTE Fahrständermaschinen die Möglichkeit, noch größere und schwere Werkstücke zu bearbeiten, auch in der Pendelbearbeitung. Die kleineste Maschine im Bund ist dabei unsere FBF-S. Sie ist sehr stabil und sie eignet sich perfekt für das Bearbeiten von kleinen bis mittelgroßen oder Werkstücken – mit Vertikalverfahrwegen zwischen 1.500 und 2.250 mm.
Die FBF-S setzen viele unserer Kunden im allgemeinen Maschinenbau, bei der Lohnfertigung und immer öfter auch im Werkzeug- und Formenbau ein. Sehr häufig auch in der Weichen- und Schienenbearbeitung wo eine hohe Stabilität und Dämpfung gefragt sind.
Die FBF-S setzen viele unserer Kunden im allgemeinen Maschinenbau, bei der Lohnfertigung und immer öfter auch im Werkzeug- und Formenbau ein. Sehr häufig auch in der Weichen- und Schienenbearbeitung wo eine hohe Stabilität und Dämpfung gefragt sind.
- Stark verrippte schwingungsdämpfende Gusskonstruktion der gesamten Maschine
- INA-Linearführungen in allen Achsen
- Hochdynamische digitale Antriebe (25.000 mm/min)
- 43 kW-Hauptspindelmotor
- Geräumige und ergonomische Bedienerbühne, optional höhen- und querverfahrbar
- Individuell angepasste und praxisgerechte Umhausung
- Schnittstellentreue
- Auch mit Vollkabine lieferbar
- Mutitask: fräsen und drehen auf einer Maschine
| Verfahrwege | FBF-S 3000 | FBF-S 4000 | FBF-S 5000 | FBF-S 6000 | FBF-S 7000 | FBF-S 8000 | FBF-S 10000 | |
|---|---|---|---|---|---|---|---|---|
| X-Achse längs | mm | 3.000 | 4.000 | 5.000 | 6.000 | 7.000 | 8.000 | 10.000 |
| Y-Achse vertikal | mm | 1.500 / 2.000 / 2.250 | 1.500 / 2.000 / 2.250 | 1.500 / 2.000 / 2.250 | 1.500 / 2.000 / 2.250 | 1.500 / 2.000 / 2.250 | 1.500 / 2.000 / 2.250 | 1.500 / 2.000 / 2.250 |
| Z-Achse horizontal | mm | 1.000 / 1.200 / 1.300 / 1.500 | 1.000 / 1.200 / 1.300 / 1.500 | 1.000 / 1.200 / 1.300 / 1.500 | 1.000 / 1.200 / 1.300 / 1.500 | 1.000 / 1.200 / 1.300 / 1.500 | 1.000 / 1.200 / 1.300 / 1.500 | 1.000 / 1.200 / 1.300 / 1.500 |
| Spindel | FBF-S 3000 | FBF-S 4000 | FBF-S 5000 | FBF-S 6000 | FBF-S 7000 | FBF-S 8000 | FBF-S 10000 | |
|---|---|---|---|---|---|---|---|---|
| Spindeldrehzahlbereiche | U/min. | 4.000 - 6.000 | 4.000 - 6.000 | 4.000 - 6.000 | 4.000 - 6.000 | 4.000 - 6.000 | 4.000 - 6.000 | 4.000 - 6.000 |
| Leistung | Kw | 32/43 | 32/43 | 32/43 | 32/43 | 32/43 | 32/43 | 32/43 |
| Drehmoment bei 43kW 4000/6000 U/min. | Nm | 920-1.520 (S1) | 920-1.520 (S1) | 920-1.520 (S1) | 920-1.520 (S1) | 920-1.520 (S1) | 920-1.520 (S1) | 920-1.520 (S1) |
| Autom. Schwenkkopf: diagonal | 0,001°x0,001° / 0,01°x0,01° / 2,5°x1° / 2,5°x2,5° | 0,001°x0,001° / 0,01°x0,01° / 2,5°x1° / 2,5°x2,5° | 0,001°x0,001° / 0,01°x0,01° / 2,5°x1° / 2,5°x2,5° | 0,001°x0,001° / 0,01°x0,01° / 2,5°x1° / 2,5°x2,5° | 0,001°x0,001° / 0,01°x0,01° / 2,5°x1° / 2,5°x2,5° | 0,001°x0,001° / 0,01°x0,01° / 2,5°x1° / 2,5°x2,5° | 0,001°x0,001° / 0,01°x0,01° / 2,5°x1° / 2,5°x2,5° | |
| Autom. Schwenkkopf: orthogonal | 1° × 1° | 1° × 1° | 1° × 1° | 1° × 1° | 1° × 1° | 1° × 1° | 1° × 1° |
| Vorschübe | FBF-S 3000 | FBF-S 4000 | FBF-S 5000 | FBF-S 6000 | FBF-S 7000 | FBF-S 8000 | FBF-S 10000 | |
|---|---|---|---|---|---|---|---|---|
| Eilgang (X/Y/Z) max. | mm/min. | 25.000 | 25.000 | 25.000 | 25.000 | 25.000 | 25.000 | 25.000 |
| Platzbedarf | FBF-S 3000 | FBF-S 4000 | FBF-S 5000 | FBF-S 6000 | FBF-S 7000 | FBF-S 8000 | FBF-S 10000 | |
|---|---|---|---|---|---|---|---|---|
| Länge (ohne Querförderer+1280) | mm | 8.300 | 9.300 | 10.300 | 11.300 | 13.300 | 13.300 | 15.300 |
| Höhe bei Y=1500 (2000/2250) ohne WZW | mm | 3.600 (4.600/4.850) | 3.600 (4.600/4.850) | 3.600 (4.600/4.850) | 3.600 (4.600/4.850) | 3.600 (4.600/4.850) | 3.600 (4.600/4.850) | 3.600 (4.600/4.850) |
| Breite bei Z=1000 (1200/1300) | mm | 4.650 | 4.650 | 4.650 | 4.650 | 4.650 | 4.650 | 4.650 |
| Weitere Daten | FBF-S 3000 | FBF-S 4000 | FBF-S 5000 | FBF-S 6000 | FBF-S 7000 | FBF-S 8000 | FBF-S 10000 | |
|---|---|---|---|---|---|---|---|---|
| Werkzeugwechsler Random | Plätze | 24 | 24 | 24 | 24 | 24 | 24 | 24 |
| Werkzeugwechsler H/V-Kette | Plätze | 40 / 60 / 80/ 100 / 120 | 40 / 60 / 80/ 100 / 120 | 40 / 60 / 80/ 100 / 120 | 40 / 60 / 80/ 100 / 120 | 40 / 60 / 80/ 100 / 120 | 40 / 60 / 80/ 100 / 120 | 40 / 60 / 80/ 100 / 120 |
| IKZ und Außenkühlung Luft und/oder Wasser | bar | 20-70 | 20-70 | 20-70 | 20-70 | 20-70 | 20-70 | 20-70 |
| CNC Steuerung | Heidenhain / Siemens | Heidenhain / Siemens | Heidenhain / Siemens | Heidenhain / Siemens | Heidenhain / Siemens | Heidenhain / Siemens | Heidenhain / Siemens |
